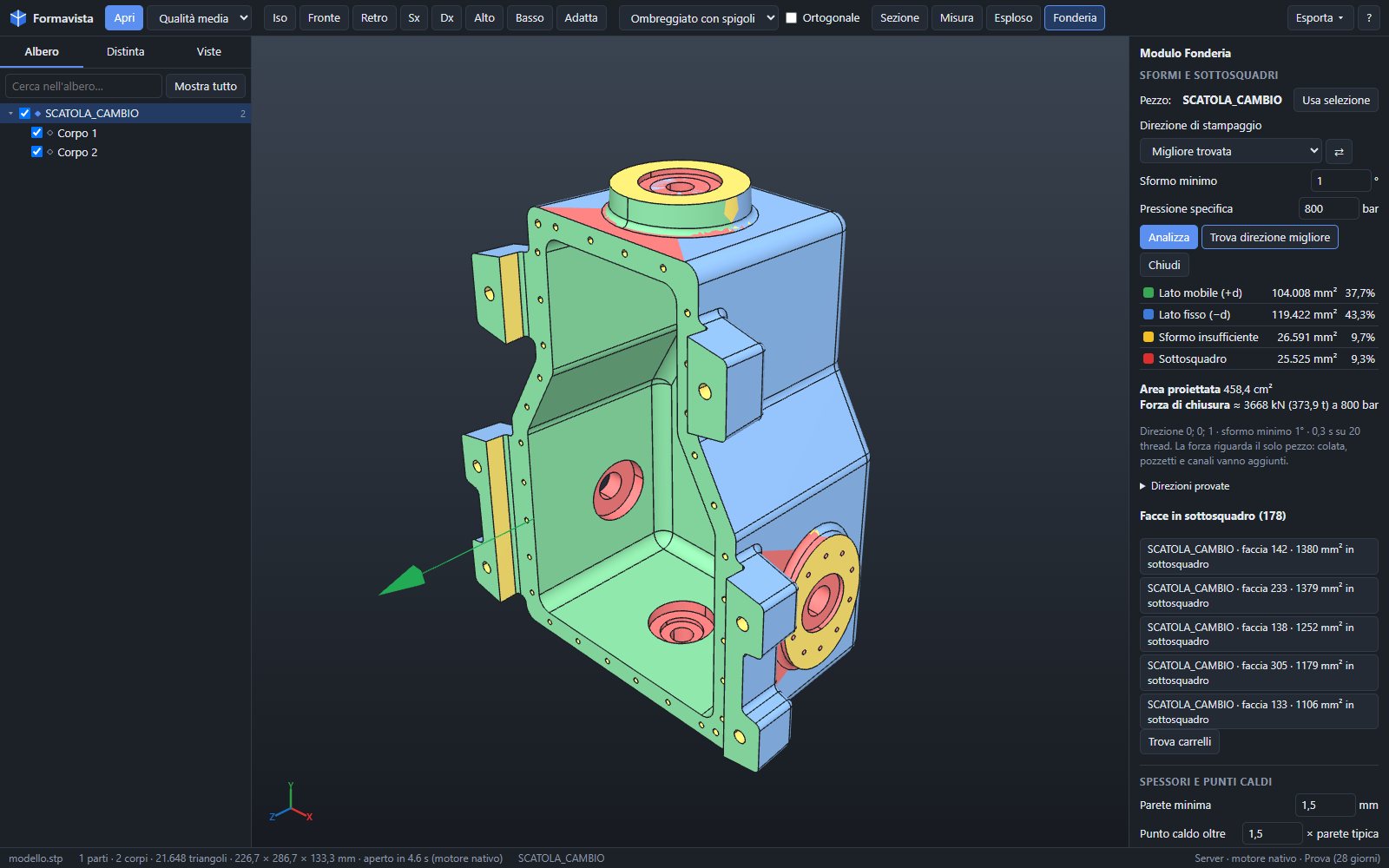

Sformi e sottosquadri
La direzione di stampaggio la trova il programma. Lato mobile, lato fisso, sformo insufficiente e sottosquadri colorati sul pezzo, con l'elenco delle facce.
Viewer CAD 3D · Modulo Fonderia
Dal file STEP al preventivo del getto, senza CAD.
Arriva una richiesta d'offerta con un modello 3D. Formavista lo apre in pochi secondi e, con il Modulo Fonderia, ti dice quanto pesa il getto, dove servono carrelli, dove si formeranno le porosità, che pressa serve e quanto costa il pezzo.
I file restano sul tuo PC o sul server aziendale: nessun servizio cloud.
STEP, IGES, BREPe i principali formati mesh, senza licenze CAD
Tutti i coremotore nativo multi-thread e scheda grafica: assiemi pesanti in pochi secondi
In aziendaapp desktop, server aziendale dal browser o pagina web: nessun file esce
Viewer · gratuito

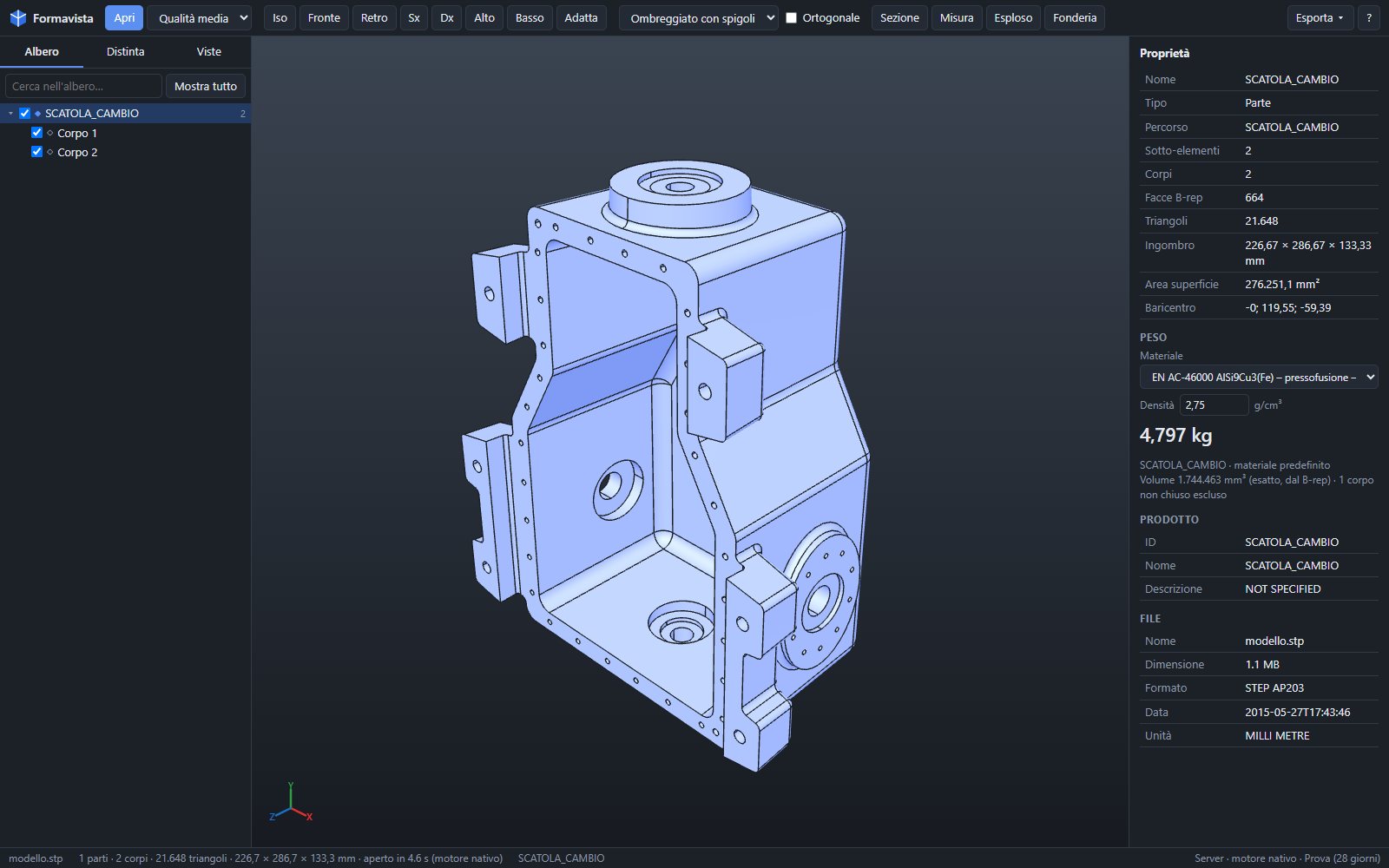

Il file che nessuno riesce ad aprire, aperto in un attimo
Ufficio tecnico, qualità, acquisti, produzione: chiunque in azienda può consultare il modello del cliente senza una postazione CAD.
- Albero dell'assieme con attributi e dati del prodotto letti dal file
- Misure esatte di distanze, raggi, angoli e interassi sul modello originale
- Sezioni a taglio pieno, esploso, viste salvate, linee nascoste
- Distinta con quantità, esportabile per Excel
- Stampa e PDF con vista e distinta
Modulo Fonderia
Le domande del preventivista, con una risposta dallo STEP
Pensato per pressofusione, fonderie in gravità e stampaggio: le analisi che di solito aspettano l'ufficio tecnico, pronte mentre leggi la richiesta d'offerta.

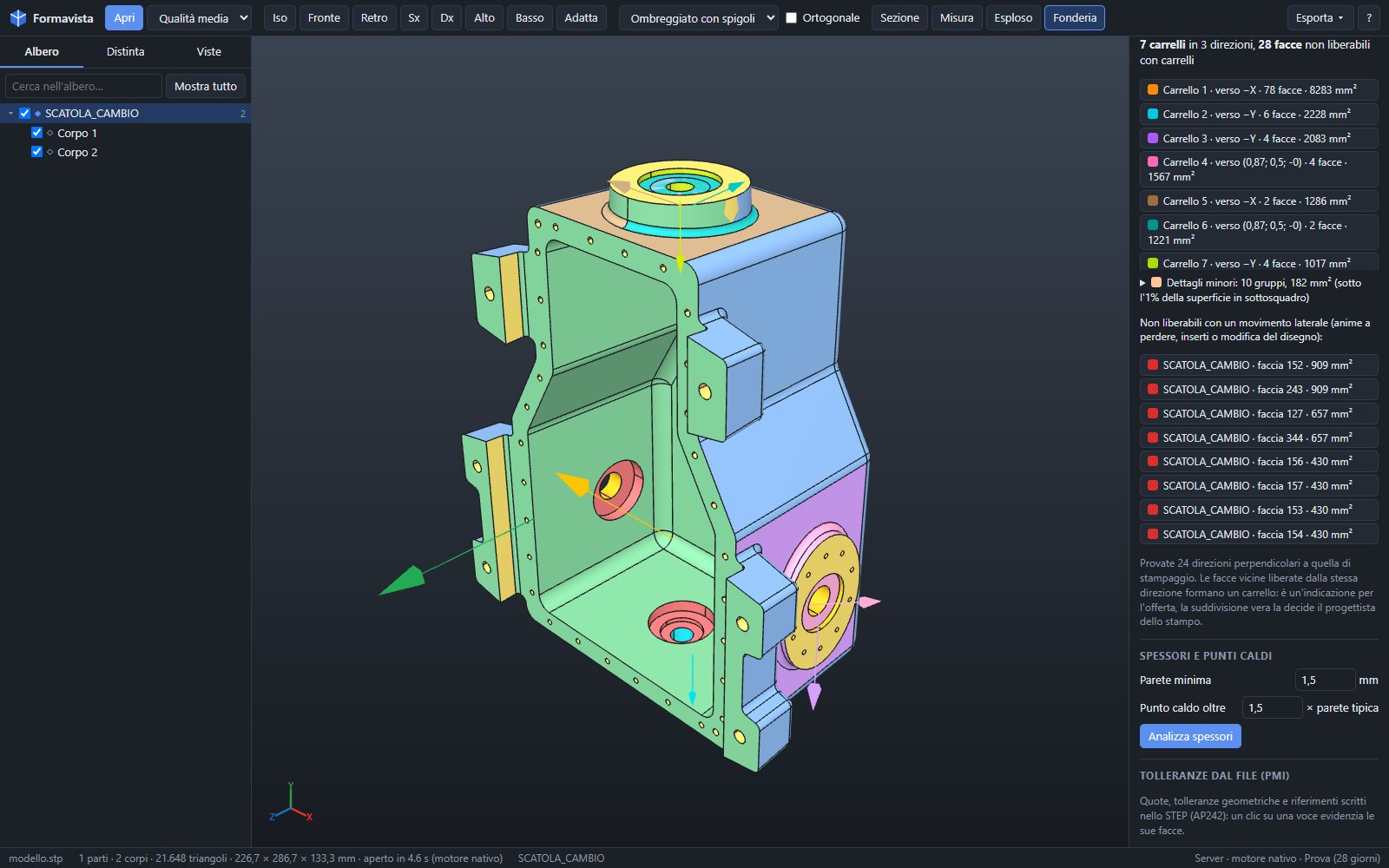

Carrelli e complessità dello stampo
I sottosquadri raggruppati per direzione di uscita: quanti carrelli servono, in che verso, e quali zone richiedono anime o inserti.

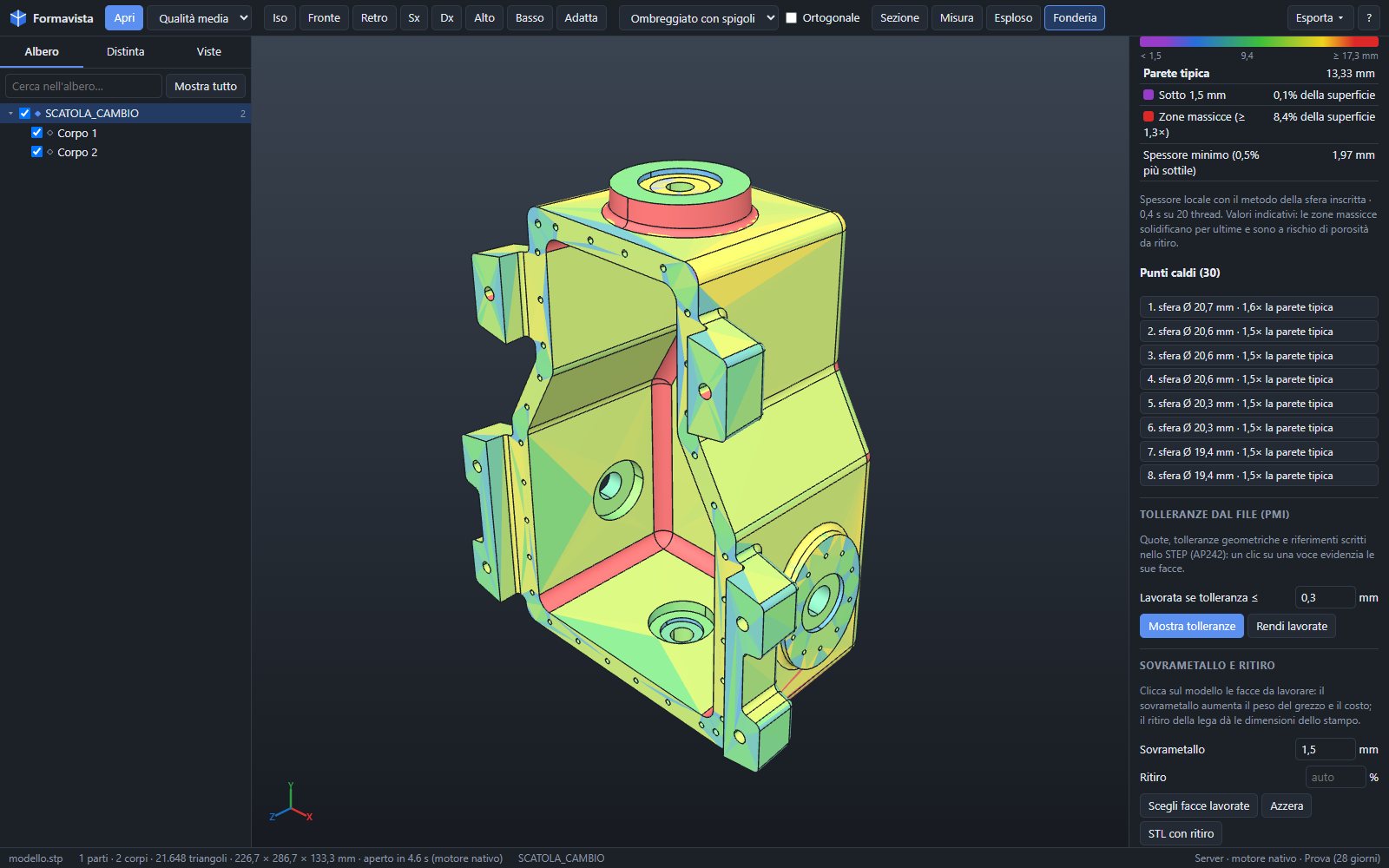

Spessori e punti caldi
Spessore di parete in ogni punto con il metodo della sfera inscritta. Pareti troppo sottili e zone massicce, dove nascono le porosità da ritiro.

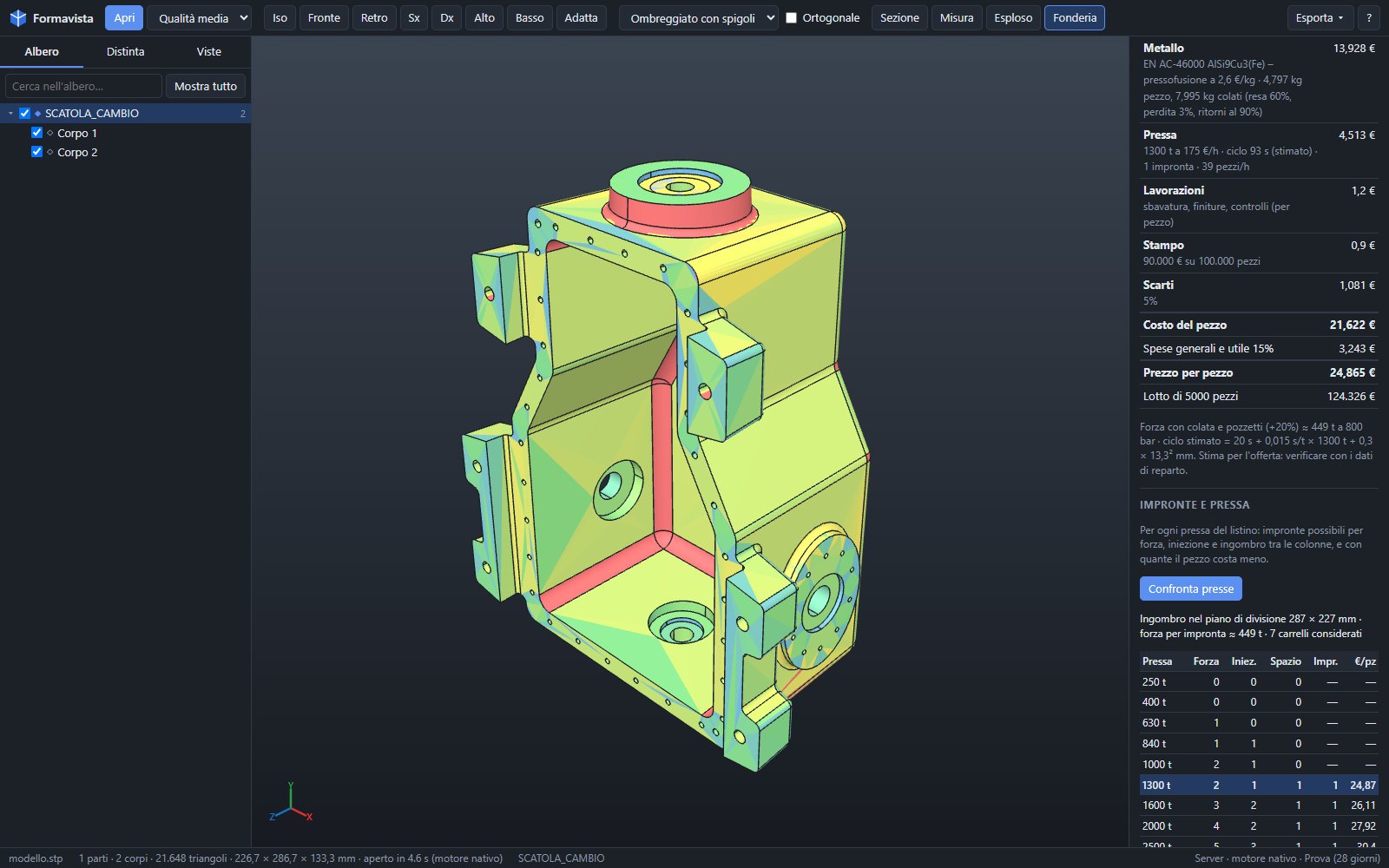

Pressa, impronte e costo del pezzo
Area proiettata e forza di chiusura; per ogni pressa le impronte possibili; costo del pezzo voce per voce con i listini della tua azienda.

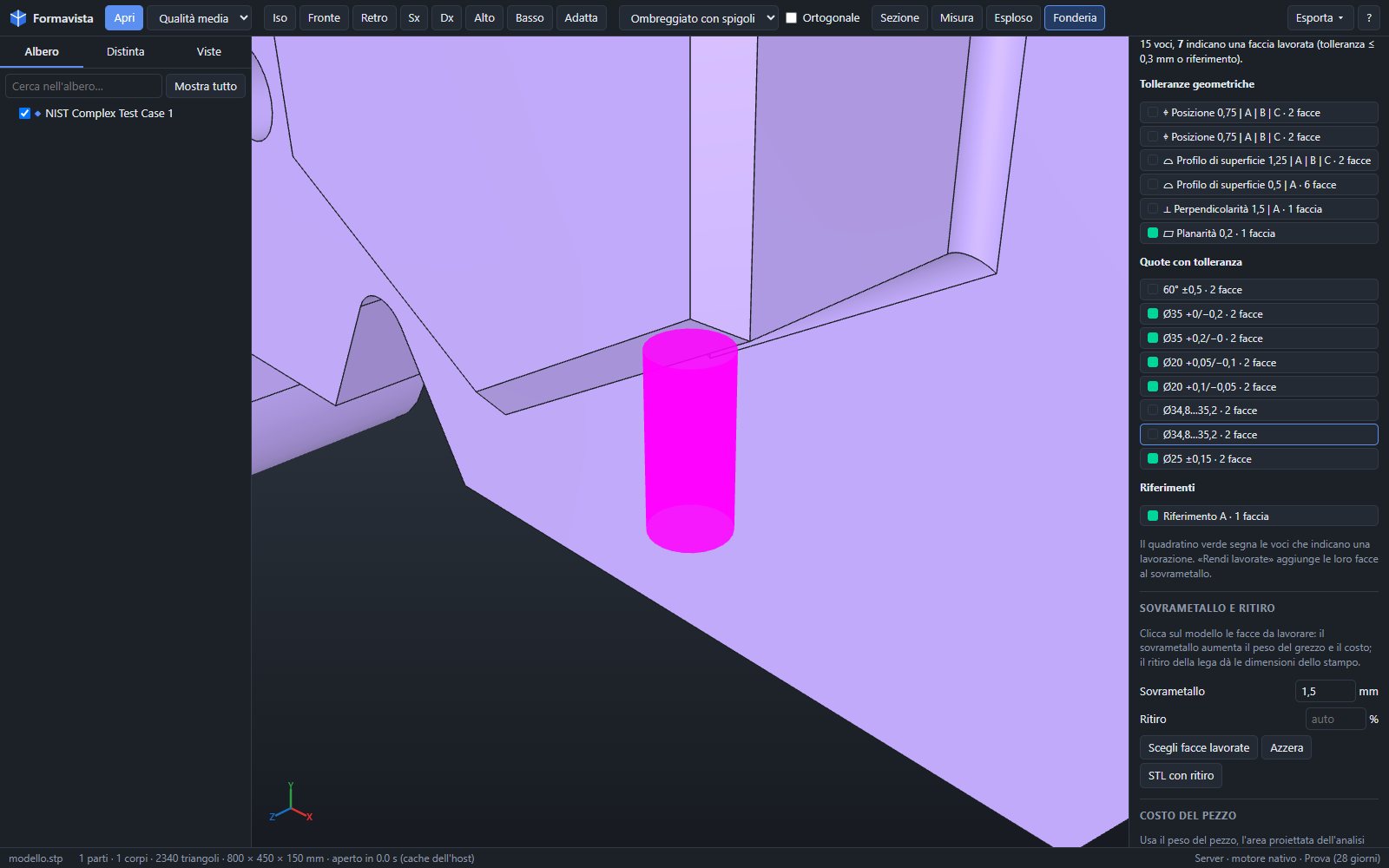

Tolleranze dal file e sovrametallo
Quote e tolleranze geometriche lette dallo STEP AP242 indicano le facce da lavorare: peso del grezzo, lavorazione meccanica e ritiro della lega.
Peso esatto nella lega scelta
Volume dal modello solido, non dalla mesh: leghe da pressofusione e da gravità, ghise, acciai, ottoni, materie plastiche. Peso per parte e totale in distinta.
Una pagina per l'offerta
Vista del pezzo, distinta, riepilogo di sformi, spessori, carrelli e costo in un PDF da allegare.
Per tutta l'azienda
Tre forme, la stessa interfaccia
App desktop
Windows 10 e 11. Doppio clic sul file STEP e si apre, con il motore nativo che usa tutti i core.
Server aziendale
Un solo server, tutti i colleghi dal browser. I modelli pesanti li converte il server, una volta sola.
Pagina web
Funziona anche senza installare nulla, convertendo i file nel browser: per consultare e misurare.
Versioni
Gratuito per guardare, Pro per convertire, Fonderia per fare l'offerta
| Viewer | Pro | Modulo Fonderia | |
|---|---|---|---|
| Apertura STEP, IGES, BREP e mesh | ✓ | ✓ | ✓ |
| Misure, sezioni, esploso, viste, distinta, stampa | ✓ | ✓ | ✓ |
| Motore nativo multi-thread | ✓ | con Pro | |
| Conversioni STEP, IGES, BREP, STL, OBJ, GLB | ✓ | con Pro | |
| Formati proprietari con convertitore | ✓ | con Pro | |
| Peso per lega | ✓ | ||
| Sformi, sottosquadri, carrelli | ✓ | ||
| Spessori e punti caldi | ✓ | ||
| Forza di chiusura, pressa, impronte, costo del pezzo | ✓ | ||
| Tolleranze dal file, sovrametallo, ritiro | ✓ | ||
| Gratuito | Abbonamento annuale o licenza perpetua, per PC o per server: prezzi su richiesta | ||
Ogni installazione parte con 30 giorni di prova con tutte le funzioni; poi resta il Viewer gratuito.
Riservatezza e IT
I disegni dei clienti non lasciano l'azienda
Chi lavora sotto NDA o TISAX non può caricare i modelli su servizi cloud. Formavista converte e analizza tutto sul PC o sul server aziendale.
- Installazione su Windows; server come servizio Windows, anche dietro IIS in HTTPS
- Licenza legata al PC o al server, installabile dall'app
- Indicazioni per antivirus, EDR e proxy nella guida di installazione
- Basato su Open CASCADE Technology e su componenti open source dichiarati, con i loro sorgenti archiviati a ogni versione
Domande frequenti
Prima di provarlo
Serve un CAD installato?
No. Formavista legge direttamente STEP, IGES e BREP con il proprio motore geometrico, e i principali formati mesh (STL, OBJ, PLY, glTF, 3MF). I formati nativi dei CAD (Creo, CATIA, NX, SolidWorks…) si aprono con un convertitore commerciale configurato, oppure facendosi dare lo STEP.
Quanto sono affidabili peso, spessori e costo?
Il peso si calcola dal volume esatto del modello solido. Spessori, carrelli, pressa e costo sono stime per l'offerta, coerenti con i listini e i parametri che inserisci: indicano dove guardare e quanto vale il pezzo, non sostituiscono la progettazione dello stampo né una simulazione di colata.
I miei file vengono caricati da qualche parte?
No. Nell'app desktop tutto resta sul PC; nella versione server, sul server della tua azienda. Formavista non usa servizi cloud di terzi.
Cosa succede dopo i 30 giorni di prova?
Il programma continua a funzionare come Viewer gratuito: apri, misuri, sezioni, stampi. Le funzioni Pro e del Modulo Fonderia si riattivano con la licenza.
Le tolleranze del disegno vengono lette?
Sì, se lo STEP è un AP242 esportato con le PMI semantiche: Formavista elenca quote e tolleranze geometriche, le collega alle facce e le usa per riconoscere le superfici da lavorare.
Prova Formavista sui tuoi pezzi
Scrivici: ti mandiamo l'installazione con la prova di 30 giorni e, se vuoi, ti mostriamo il Modulo Fonderia su un tuo modello, in videochiamata.
info@mmsoft.it
Indica il nome dell'azienda e se ti interessa l'app desktop o la versione server.
